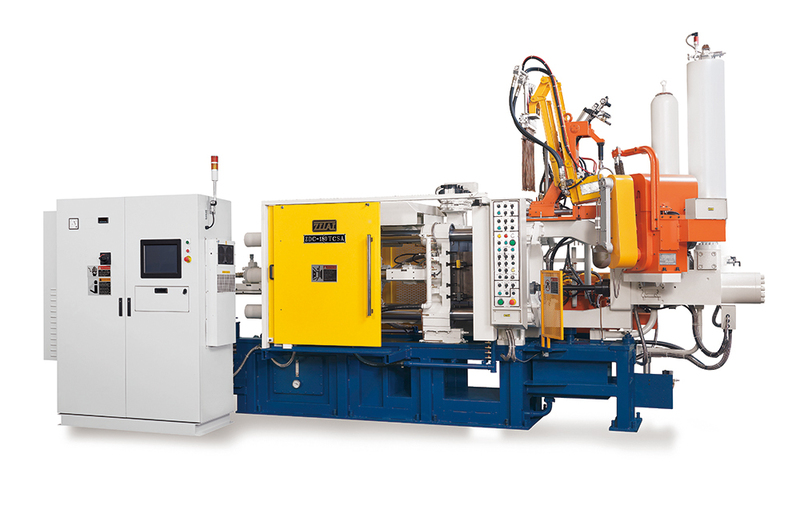

Máquina de Fundición a Presión Cámara Fría ZDC-180TPSA
180 Toneladas para Piezas de Aluminio Medianas
ZITAI ZDC-180TPSA con 180 toneladas de fuerza de cierre y sistema TPSA, diseñada para la producción precisa de piezas de aluminio medianas. Ideal para automoción, electrónica y electrodomésticos.
Características
La ZITAI ZDC-180TPSA es una máquina de fundición a presión de alta eficiencia y precisión, diseñada específicamente para la producción de piezas de aluminio de tamaño medio. Ofrece un excelente equilibrio entre fuerza de cierre y capacidad de molde, proporcionando una solución rentable para la industria.
Especificaciones y ventajas:
- Especificaciones clave:
Fuerza de cierre de 180 toneladas, distancia entre columnas de 480 × 480 mm, espesor de molde de 200–550 mm y peso máximo de inyección de 1,61 kgf. - Ideal para piezas medianas:
Aplicaciones en componentes automotrices (soportes de motor, carcasas de sensores), carcasas electrónicas (módulos de telecomunicaciones) y electrodomésticos. - Sistema de alta precisión:
Sistema de inyección de alta estabilidad con control de presión optimizado que garantiza consistencia, calidad superior y precisión dimensional. - Eficiencia de costos:
Diseño de bajo consumo energético que reduce costos operativos y mejora la rentabilidad.
Especificaciones
| Ítem | Unidad | ZDC-180TPSA | ||||
| Unidad de Cierre | Fuerza de cierre | ton | 180 | |||
| Dimensiones de las platinas | mm | 700 x 750 | ||||
| Distancia entre barras | mm | 480 x 480 | ||||
| Altura del molde | mm | 200 ~ 550 | ||||
| Carrera del molde | mm | 340 | ||||
| Diámetro de las barras | mm | Ø90 | ||||
| Velocidad de ajuste del molde | mm/min | 109(50HZ) | ||||
| 132(60HZ) | ||||||
| Unidad de Expulsión | Fuerza de expulsión | ton | 10.5 | |||
| Carrera del botador | mm | 90 | ||||
| Core | Válvula electromagnética | PT | 3/8" x 2(sets) | |||
| Salida del hidráulico | PT | 1/4" x 2 (sets) | ||||
| Sistema Eléctrico | Capacidad del motor | KW | Bomba 11.25 | |||
| Ajuste del molde 0.375 | ||||||
| Alimentación | V | 220/380/415 (50/60HZ) | ||||
| Consumo máximo | KVA | 18 | ||||
| Shot unit | Shot position | MM | Standard positions | -105 | ||
| Multiple positions |
(*0),-65,-105,-130 mm *when shot position is 0, ladle cup is restricted. (dosing furnace does not apply) |
|||||
| Fuerza de inyección | ton | 7.8~25.9 | ||||
| Vel. máxima del disparo (*) | M/Sec | 4.5(*6.0) | ||||
| Carrera del pistón | mm | 365 | ||||
| Penetración del pistón | mm | 150 | ||||
| Diámetro de la manga | mm | Min Ø45 |
Med Ø50 |
Max Ø60 |
||
| Presión máxima de la inyección | Kgf/cm² | 494~1630 | 400~1320 | 277~917 | ||
| Área máxima de la fundición | cm² | 365~110 | 450~136 | 648~196 | ||
| Peso neto de la inyección | Kgf | 0.91 | 1.12 | 1.61 | ||
| Sistema de enfriamiento | Diámetro del tubo de entrada del agua | PT | 1-1/4" | |||
| Diámetro del tubo para
el enfriamiento del molde |
PT | 1" x 1 (entrada) | ||||
| 2" x 1 (salida) | ||||||
| Cantidad de válvulas para
el enfriamiento del molde |
PC | 7 (entrada) | ||||
| 8 (salida) | ||||||
| Cantidad de agua para el enfriamiento del molde |
Ltr/min | 25~45 | ||||
| Sistema para el Agua de Enfriamiento | Presión del molde y botador | Kgf/cm² | 140;160 | |||
| Presión máxima para la Intensificación de la inyección | Kgf/cm² | 225~330 | ||||
| Depósito de aceite | Ltr | 350 | ||||
| Agua de enfriamiento | Ltr/min | 30~40 (Temp. Agua 25°C) | ||||
| Dimensiones de la máquina | Medidas (LxWxH) | mm | 4800x1800x2800 | |||
| Peso | ton | 6 | ||||
