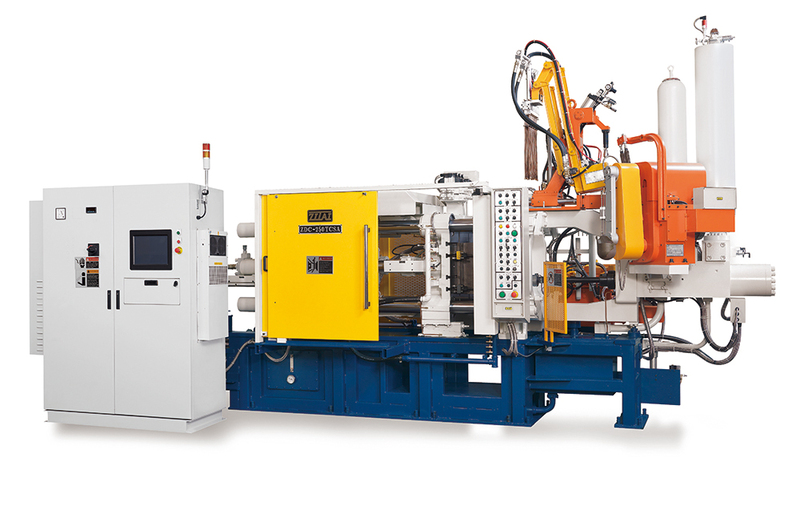

Máquina de Fundición a Presión Cámara Fría ZDC-250TPSA
250 Toneladas para Piezas de Aluminio Medianas
ZITAI ZDC-250TPSA con 250 toneladas de fuerza de cierre, ideal para piezas medianas de aluminio en automoción, electrónica e industria.
Características
La ZDC-250TPSA combina productividad media y alta precisión, con mayor capacidad de molde y fuerza de cierre optimizada para piezas de aluminio de tamaño medio.
Características clave:
- Rendimiento mejorado:
250 toneladas, distancia entre columnas (tie-bar spacing) de 580 × 580 mm y espesor de molde de 250–650 mm, ampliando la flexibilidad y capacidad de fundición. Peso máx.: 2,55 kgf. - Aplicaciones de precisión:
Ideal para componentes automotrices, carcasas electrónicas, dispositivos médicos y productos de iluminación. - Sistema TPSA:
Inyección rápida y precisa, hasta 4,5 m/s (6,0 m/s con intensificación), garantizando alta consistencia. - Eficiencia energética:
Consumo reducido (30 KVA), optimizando costos operativos.
Especificaciones
| Main Ítem | Unidad | ZDC-250TPSA | ||||
| Unidad de Cierre | Fuerza de cierre | ton | 250 | |||
| Dimensiones de las platinas | mm | 850 x 800 | ||||
| Distancia entre barras | mm | 580 x 580 | ||||
| Altura del molde | mm | 250 ~ 650 | ||||
| Carrera del molde | mm | 400 | ||||
| Diámetro de las barras | mm | Ø110 | ||||
| Velocidad de ajuste del molde | mm/min | 122(50HZ) | ||||
| 148(60HZ) | ||||||
| Unidad de Expulsión | Fuerza de expulsión | ton | 18.5 | |||
| Carrera del botador | mm | 90 | ||||
| Core | Válvula electromagnética | PT | 3/8" x 1(set) | |||
| Salida del hidráulico | PT | 1/4" x 2 (sets) | ||||
| Sistema Eléctrico | Capacidad del motor | KW | Pump 18.75 | |||
| Die adjustment 0.75 | ||||||
| Alimentación | V | 220/380/415 (50/60HZ) | ||||
| Consumo máximo | KVA | 30 | ||||
| Shot unit | Shot position | MM | Standard positions | -125 | ||
| Multiple positions |
(*0),-75,-100,-125,-150 |
|||||
| Fuerza de inyección | ton | 11.3~37.3 | ||||
| Vel. máxima del disparo (*) | M/Sec | 4.5(*6.0) | ||||
| Carrera del pistón | mm | 425 | ||||
| Penetración del pistón | mm | 195 | ||||
| Diámetro de la manga | mm | Min Ø50 |
Med Ø60 |
Max Ø70 |
||
| Presión máxima de la inyección | Kgf/cm² | 576~1900 | 400~1320 | 294~970 | ||
| Área máxima de la fundición | cm² | 434~131 | 625~189 | 850~258 | ||
| Peso neto de la inyección | Kgf | 1.30 | 1.87 | 2.55 | ||
| Sistema de enfriamiento | Diámetro del tubo de entrada del agua | PT | 1-1/4" | |||
| Diámetro del tubo para
el enfriamiento del molde |
PT | 1" x 1 (inlet) | ||||
| 2" x 1 (outlet) | ||||||
| Cantidad de válvulas para
el enfriamiento del molde |
PC | 7 (inlet) | ||||
| 8 (outlet) | ||||||
| Cantidad de agua para el enfriamiento del molde |
Ltr/min | 30~60 | ||||
| Sistema para el Agua de Enfriamiento | Presión del molde y botador | Kgf/cm² | 140;160 | |||
| Presión máxima para la Intensificación de la inyección |
Kgf/cm² | 225~330 | ||||
| Depósito de aceite | Ltr | 400 | ||||
| Agua de enfriamiento | Ltr/min | 40~50 (Water temp 25°C) | ||||
| Dimensiones de la máquina | Medidas (LxWxH) | mm | 5500x1900x2800 | |||
| Peso | ton | 9 | ||||
