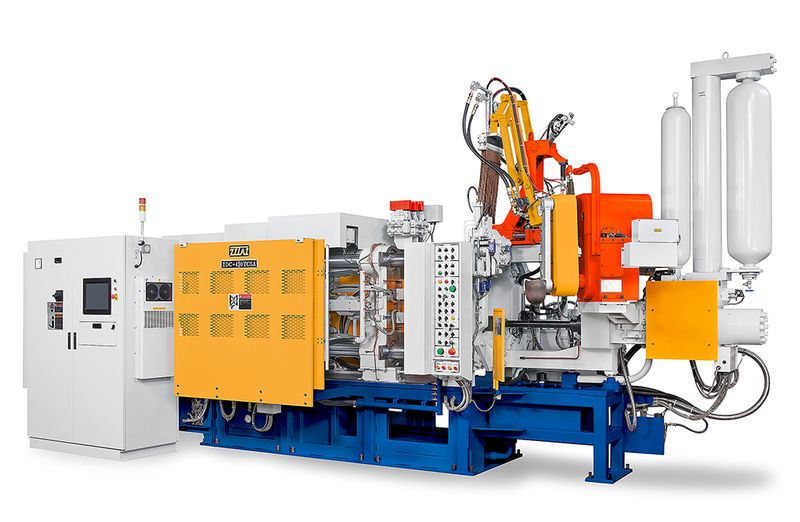

Máquina de Fundición a Presión Cámara Fría ZDC-420TPSA
420 Toneladas para Piezas Grandes de Aluminio
ZITAI ZDC-420TPSA con 420 toneladas de fuerza de cierre, ideal para piezas medianas y grandes de aluminio como estructuras automotrices y carcasas electrónicas.
Características
La ZDC-420TPSA ofrece una fuerza de cierre de 420 toneladas, diseñada para la producción de piezas de aluminio de tamaño medio y grande.
Especificaciones clave:
-
- Espesor de molde: 300–700 mm
- Distancia entre columnas (tie-bar spacing): 650 × 650 mm
- Peso máximo de inyección: aprox. 4,0 kgf
- Aplicaciones y rendimiento:
Diseñada para alta estabilidad estructural y control preciso de inyección, ideal para componentes automotrices, carcasas de telecomunicaciones y electrodomésticos de gran tamaño. - Sistema y eficiencia:
Sistema hidráulico de alto rendimiento y control de presión optimizado que garantizan alta consistencia y rendimiento productivo. - Eficiencia energética:
Reduce el consumo energético y los costos operativos, manteniendo alta productividad.
Especificaciones
| Ítem | Unidad | ZDC-420TPSA | ||||
| Unidad de Cierre | Fuerza de cierre | ton | 420 | |||
| Dimensiones de las platinas | mm | 975 x 980 | ||||
| Distancia entre barras | mm | 650 x 650 | ||||
| Altura del molde | mm | 300 ~ 700 | ||||
| Carrera del molde | mm | 500 | ||||
| Diámetro de las barras | mm | Ø125 | ||||
| Velocidad de ajuste del molde | mm/min | 104(50HZ) | ||||
| 126(60HZ) | ||||||
| Unidad de Expulsión | Fuerza de expulsión | ton | 23.5 | |||
| Carrera del botador | mm | 120 | ||||
| Core | Válvula electromagnética | PT | 3/8" x 2(sets) | |||
| Salida del hidráulico | PT | 1/2" x 4 (sets) | ||||
| Sistema Eléctrico | Capacidad del motor | KW | Bomba 22.5 | |||
| Ajuste del molde 0.75 | ||||||
| Alimentación | V | 220/380/415 (50/60HZ) | ||||
| Consumo máximo | KVA | 40 | ||||
| Shot unit | Shot position | MM | Standard positions | -150 | ||
| Multiple positions |
(*0)、-50、-150、-200 |
|||||
| Fuerza de inyección | ton | 13.2~43 | ||||
| Vel. máxima del disparo (*) | M/Sec | 4.5(*8.0) | ||||
| Carrera del pistón | mm | 515 | ||||
| Penetración del pistón | mm | 195 | ||||
| Diámetro de la manga | mm | Min Ø60 |
Med Ø70 |
Max Ø80 |
||
| Presión máxima de la inyección | Kgf/cm² | 470~1525 | 345~1120 | 264~855 | ||
| Área máxima de la fundición | cm² | 894~275 | 1217~375 | 1590~513 | ||
| Peso neto de la inyección | Kgf | 2.3 | 3.1 | 4.0 | ||
| Sistema de enfriamiento | Diámetro del tubo de entrada del agua | PT | 1-1/2" | |||
| Diámetro del tubo para el enfriamiento del molde |
PT | 1-1/4" x 1 (entrada) | ||||
| 2" x 1 (salida) | ||||||
| Cantidad de válvulas para el enfriamiento del molde |
PC | 7 (entrada) | ||||
| 8 (salida) | ||||||
| Cantidad de agua para el enfriamiento del molde |
Ltr/min | 50~60 | ||||
| Sistema para el Agua de Enfriamiento | Presión del molde y botador | Kgf/cm² | 160 | |||
| Presión máxima para la Intensificación de la inyección |
Kgf/cm² | 225~325 | ||||
| Depósito de aceite | Ltr | 450 | ||||
| Agua de enfriamiento | Ltr/min | 50~60 (Temp. Agua 25°C) | ||||
| Dimensiones de la máquina | Medidas (LxWxH) | mm | 5800x2100x3000 | |||
| Peso | ton | 13 | ||||
