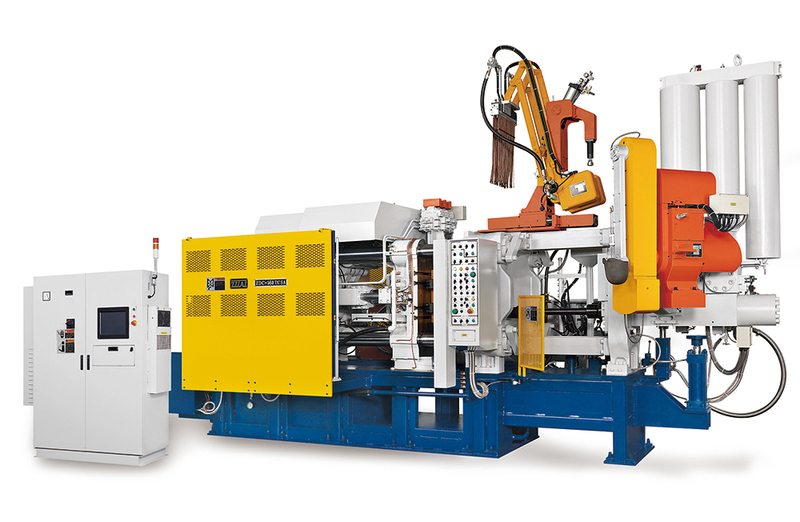

Máquina de Fundición a Presión Cámara Fría ZDC-560TPSA
560 Toneladas para Piezas Grandes de Alta Precisión
ZITAI ZDC-560TPSA con 560 toneladas y distancia entre columnas de 750 × 750 mm, ideal para automoción, aeroespacial e industria pesada.
Características
La ZDC-560TPSA está diseñada para fabricantes que requieren piezas de aluminio de gran tamaño, alta resistencia y alta precisión. Su fuerza de cierre de 560 toneladas garantiza estabilidad en moldes complejos.
Especificaciones clave:
-
- Fuerza de cierre: 560 toneladas
- Distancia entre columnas (tie-bar spacing): 750 × 750 mm
- Espesor de molde: 350–850 mm
- Peso máximo de inyección: aprox. 6,0 kgf
- Rendimiento:
Sistema de inyección de alta velocidad y control preciso de presión para un llenado estable, mejorando densidad y acabado superficial. - Aplicaciones:
Componentes estructurales de vehículos eléctricos, bases de telecomunicaciones 5G y maquinaria industrial. - Eficiencia:
Diseño energético optimizado y control térmico estable que reducen consumo, prolongan la vida del molde y mejoran la productividad.
Especificaciones
| Ítem | Unidad | ZDC-560TPSA | ||||
| Unidad de Cierre | Fuerza de cierre | ton | 560 | |||
| Dimensiones de las platinas | mm | 1120 x 1075 | ||||
| Distancia entre barras | mm | 750 x 750 | ||||
| Altura del molde | mm | 350 ~ 850 | ||||
| Carrera del molde | mm | 550 | ||||
| Diámetro de las barras | mm | Ø150 | ||||
| Velocidad de ajuste del molde | mm/min | 70(50HZ) | ||||
| 80(60HZ) | ||||||
| Unidad de Expulsión | Fuerza de expulsión | ton | 26.7 | |||
| Carrera del botador | mm | 130 | ||||
| Core | Válvula electromagnética | PT | 3/4" x 3(set) | |||
| Salida del hidráulico | PT | 3/4" x 6(sets) | ||||
| Sistema Eléctrico | Capacidad del motor | KW | Bomba 37.5 | |||
| Ajuste del molde 2.25 | ||||||
| Alimentación | V | 220/380/415 (50/60HZ) | ||||
| Consumo máximo | KVA | 62 | ||||
| Shot unit | Shot position | MM | Standard positions | -175 | ||
| Multiple positions |
(*0)、-50、-180、-230 |
|||||
| Fuerza de inyección | ton | 34.6~46.9 | ||||
| Vel. máxima del disparo (*) | M/Sec | 4.5(*8.0) | ||||
| Carrera del pistón | mm | 600 | ||||
| Penetración del pistón | mm | 250 | ||||
| Diámetro de la manga | mm | Min Ø70 |
Med Ø80 |
Max Ø90 |
||
| Presión máxima de la inyección | Kgf/cm² | 900~1220 | 689~934 | 544~738 | ||
| Área máxima de la fundición | cm² | 622~459 | 812~599 | 1029~758 | ||
| Peso neto de la inyección | Kgf | 3.6 | 4.7 | 6.0 | ||
| Sistema de enfriamiento | Diámetro del tubo de entrada del agua | PT | 1-1/2" | |||
| Diámetro del tubo para el enfriamiento del molde |
PT | 1-1/4" x 1 (entrada) | ||||
| 2-1/2" x 1 (salida) | ||||||
| Cantidad de válvulas para el enfriamiento del molde |
PC | 10 (entrada) | ||||
| 10 (salida) | ||||||
| Cantidad de agua para el enfriamiento del molde |
Ltr/min | 50~90 | ||||
| Sistema para el Agua de Enfriamiento | Presión del molde y botador | Kgf/cm² | 140;160 | |||
| Presión máxima para la Intensificación de la inyección |
Kgf/cm² | 225~305 | ||||
| Depósito de aceite | Ltr | 700 | ||||
| Agua de enfriamiento | Ltr/min | 70~80 (Temp. Agua 25°C) | ||||
| Dimensiones de la máquina | Medidas (LxWxH) | mm | 7000x2300x3600 | |||
| Peso | ton | 23 | ||||
