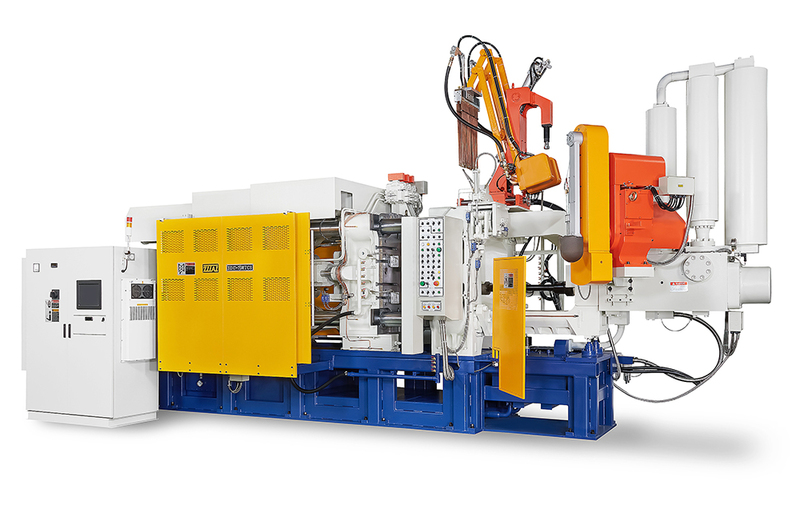

Máquina de fundición a presión de cámara fría ZDC-730TPS
730 toneladas para piezas de aluminio de tamaño medio y grande
ZITAI ZDC-730TPS con 730 toneladas de fuerza de cierre, diseñada para piezas estructurales de aluminio de tamaño medio y grande. Ideal para automoción, electrodomésticos y telecomunicaciones.
Características
La ZITAI ZDC-730TPS es una solución ideal para la producción de piezas de aluminio de tamaño medio y grande. Sus principales ventajas son su fuerza de cierre estable de 730 toneladas y su excelente rendimiento operativo.
Con un rango de espesor de molde de 350–900 mm, distancia entre columnas (tie-bar spacing) de 850 × 850 mm y un peso máximo de inyección de aprox. 8,2 kgf, garantiza alta precisión y estabilidad durante el proceso de fundición a presión.
- Amplio rango de aplicaciones:
Adecuada para componentes de transmisión automotriz, estructuras de grandes electrodomésticos, disipadores térmicos LED y carcasas para productos de telecomunicaciones. - Eficiencia de producción optimizada:
Equipada con un sistema de inyección de alta estabilidad y tecnología de control de presión optimizada para mejorar la consistencia y el rendimiento productivo. Velocidad máxima de inyección: 6,0 m/s. - Equilibrio entre costo y calidad:
Con tecnología TPS y diseño de ahorro energético, ayuda a reducir costos operativos y mejorar la eficiencia de fabricación, cumpliendo al mismo tiempo con altos estándares de calidad.
Especificaciones
| Ítem | Unidad | ZDC-730TPS | ||||
| Unidad de Cierre | Fuerza de cierre | ton | 730 | |||
| Dimensiones de las platinas | mm | 1220 x 1220 | ||||
| Distancia entre barras | mm | 850 x 850 | ||||
| Altura del molde | mm | 350 ~ 900 | ||||
| Carrera del molde | mm | 700 | ||||
| Diámetro de las barras | mm | Ø170 | ||||
| Velocidad de ajuste del molde | mm/min | 80(50HZ) | ||||
| 97(60HZ) | ||||||
| Unidad de Expulsión | Fuerza de expulsión | ton | 32.3 | |||
| Carrera del botador | mm | 150 | ||||
| Core | Válvula electromagnética | PT | 3/4" x 2(sets) | |||
| Salida del hidráulico | PT | 3/4" x 6(sets) | ||||
| Sistema Eléctrico | Capacidad del motor | KW | Pump 37.5 | |||
| Die adjustment 2.25 | ||||||
| Alimentación | V | 220/318/415 (50/60HZ) | ||||
| Consumo máximo | KVA | 62 | ||||
| Shot unit | Shot position | MM | Standard positions | -175 | ||
| Multiple positions | -40，-140，-175，-275 | |||||
| Fuerza de inyección | ton | 38~56 | ||||
| Vel. máxima del disparo (*) | M/Sec | 6.0(*8.0) | ||||
| Carrera del pistón | mm | 670 | ||||
| Penetración del pistón | mm | 300 | ||||
| Diámetro de la manga | mm | Min Ø70 |
Med | Max Ø100 |
||
| Ø80 | Ø90 | |||||
| Presión máxima de la inyección | Kgf/cm² | 1193~1455 | 914~1114 | 722~880 | 585~713 | |
| Área máxima de la fundición | cm² | 611~501 | 798~655 | 1010~829 | 1248~1023 | |
| Peso neto de la inyección | Kgf | 4.0 | 5.3 | 6.7 | 8.2 | |
| Sistema de enfriamiento | Diámetro del tubo de entrada del agua | PT | 1-1/2" | |||
| Diámetro del tubo para el enfriamiento del molde |
PT | 1-1/4" x 1 (inlet) | ||||
| 2-1/2" x 1 (outlet) | ||||||
| Cantidad de válvulas para el enfriamiento del molde |
PC | 10 (inlet) | ||||
| 10 (outlet) | ||||||
| Cantidad de agua para el enfriamiento del molde |
Ltr/min | 70~120 | ||||
| Sistema para el Agua de Enfriamiento | Presión del molde y botador | Kgf/cm² | 120;160 | |||
| Presión máxima para la Intensificación de la inyección |
Kgf/cm² | 260~317 | ||||
| Depósito de aceite | Ltr | 920 | ||||
| Agua de enfriamiento | Ltr/min | 70~80 (Water temp 25°C) | ||||
| Dimensiones de la máquina | Medidas (LxWxH) | mm | 9000x2700x3600 | |||
| Peso | ton | 32 | ||||
