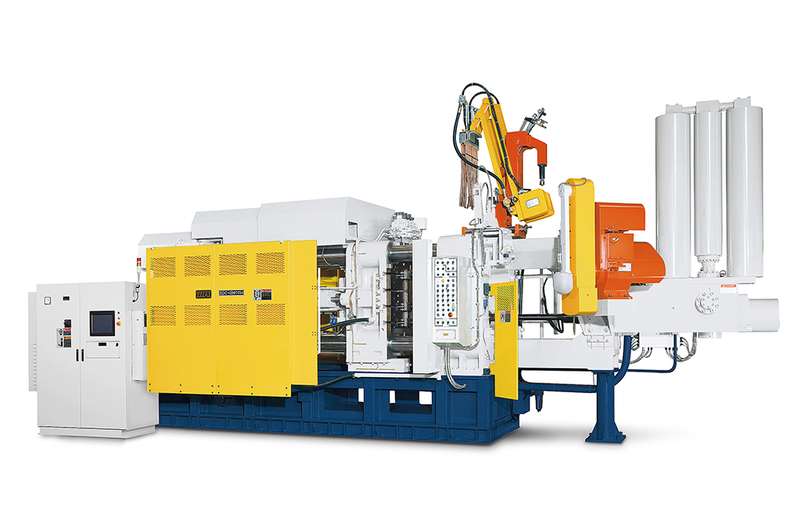

Máquina de fundición a presión de cámara fría ZDC-900TPSA
900 toneladas para aluminio de tamaño medio y grande
ZITAI ZDC-900TPSA con 900 toneladas de fuerza de cierre, diseñada para piezas de aluminio medianas y grandes en automoción, telecomunicaciones y electrónica.
Características
La ZDC-900TPSA es una máquina de alto rendimiento de la serie TPSA, diseñada para piezas de aluminio de tamaño medio y grande con alta precisión.
Especificaciones clave:
-
- Fuerza de cierre: 900 toneladas
- Espesor de molde: 400–950 mm
- Distancia entre columnas (tie-bar spacing): 930 × 930 mm
- Peso máximo de inyección: aprox. 9,2 kgf
Permite el uso de moldes grandes y complejos.
- Inyección estable:
Sistema de inyección de alta estabilidad con control preciso de presión para garantizar consistencia y precisión dimensional. - Aplicaciones:
Componentes automotrices, estructuras de telecomunicaciones 5G, disipadores LED y carcasas electrónicas. - Eficiencia energética:
Reduce costos operativos y mejora la productividad.
Especificaciones
| Ítem | Unidad | ZDC-900TPSA | ||||
| Unidad de Cierre | Fuerza de cierre | ton | 900 | |||
| Dimensiones de las platinas | mm | 1440 x 1420 | ||||
| Distancia entre barras | mm | 930 x 930 | ||||
| Altura del molde | mm | 400 ~ 950 | ||||
| Carrera del molde | mm | 760 | ||||
| Diámetro de las barras | mm | Ø190 | ||||
| Velocidad de ajuste del molde | mm/min | 70(50HZ) | ||||
| 85(60HZ) | ||||||
| Unidad de Expulsión | Fuerza de expulsión | ton | 35.2 | |||
| Carrera del botador | mm | 150 | ||||
| Core | Válvula electromagnética | PT | 3/4" x 3(set) | |||
| Salida del hidráulico | PT | 3/4" x 6(sets) | ||||
| Sistema Eléctrico | Capacidad del motor | KW | Bomba 45 | |||
| Ajuste del molde 3.75 | ||||||
| Alimentación | V | 220/318/415 (50/60HZ) | ||||
| Consumo máximo | KVA | 70 | ||||
| Shot unit | Shot position | MM | Standard positions | -250 | ||
| Multiple positions |
-70,-250,-320 |
|||||
| Fuerza de inyección | ton | 52.5~74.9 | ||||
| Vel. máxima del disparo (*) | M/Sec | 6.0(*8.0) | ||||
| Carrera del pistón | mm | 750 | ||||
| Penetración del pistón | mm | 350 | ||||
| Diámetro de la manga | mm | Min Ø80 |
Med Ø90 |
Max Ø100 |
||
| Presión máxima de la inyección | Kgf/cm² | 1287~1490 | 1017~1177 | 823~953 | ||
| Área máxima de la fundición | cm² | 700~604 | 885~764 | 1092~943 | ||
| Peso neto de la inyección | Kgf | 5.9 | 7.4 | 9.2 | ||
| Sistema de enfriamiento | Diámetro del tubo de entrada del agua | PT | 1-1/2" | |||
| Diámetro del tubo para el enfriamiento del molde |
PT | 1-1/4" x 1 (entrada) | ||||
| 2-1/2" x 1 (salida) | ||||||
| Cantidad de válvulas para el enfriamiento del molde |
PC | 10 (entrada) | ||||
| 10 (salida) | ||||||
| Cantidad de agua para el enfriamiento del molde |
Ltr/min | 70~120 | ||||
| Sistema para el Agua de Enfriamiento | Presión del molde y botador | Kgf/cm² | 160;160 | |||
| Presión máxima para la Intensificación de la inyección |
Kgf/cm² | 285~330 | ||||
| Depósito de aceite | Ltr | 1000 | ||||
| Agua de enfriamiento | Ltr/min | 100 (Temp. Agua 25°C) | ||||
| Dimensiones de la máquina | Medidas (LxWxH) | mm | 10000x2900x3556 | |||
| Peso | ton | 43 | ||||
