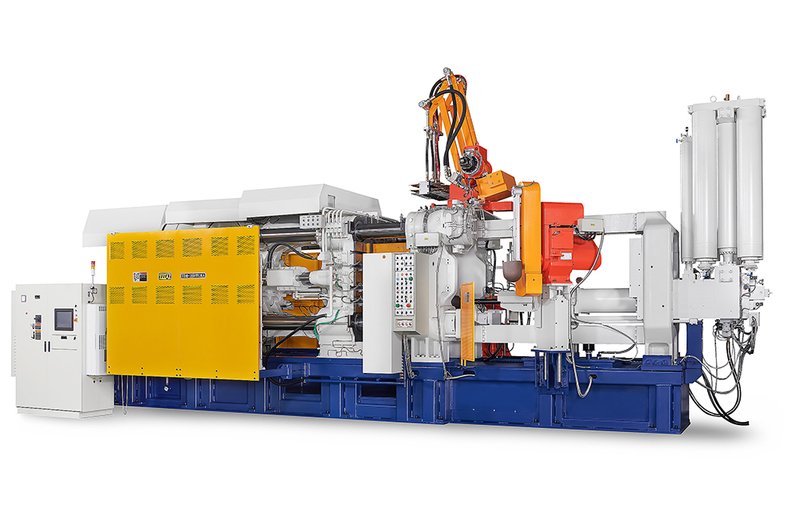

Máquina de fundición a presión de cámara fría ZDC-1250TPMA
1250 toneladas para grandes piezas estructurales de aluminio (EV)
ZITAI ZDC-1250TPMA con 1250 toneladas y 1100 × 1100 mm de distancia entre columnas, diseñada para piezas estructurales de aluminio de gran tamaño y alta resistencia, ideal para vehículos eléctricos.
Características
La ZDC-1250TPMA es una máquina de alto rendimiento de la serie TPMA, diseñada para la producción de piezas de aluminio de tamaño medio y grande, especialmente para el sector automotriz y vehículos eléctricos.
Especificaciones clave:
- Fuerza de cierre: 1250 toneladas
- Distancia entre columnas (tie-bar spacing): 1100 × 1100 mm
- Espesor de molde: 450–1100 mm
Permite el uso de moldes grandes y complejos.
- Fundición de gran tamaño y precisión:
Peso máximo de inyección: aprox. 21,6 kgf
Sistema de inyección de alta velocidad y estabilidad que garantiza calidad interna y precisión dimensional. - Aplicaciones:
Carcasas de baterías EV, estructuras de chasis, bloques de motor y equipos de telecomunicaciones. - Eficiencia y estabilidad:
Sistema hidráulico de alto rendimiento que asegura operación estable y alta productividad.
Especificaciones
| Ítem | Unidad | ZDC-1250TPMA | ||||
| Unidad de Cierre | Fuerza de cierre | ton | 1250 | |||
| Dimensiones de las platinas | mm | 1670 x 1725 | ||||
| Distancia entre barras | mm | 1100 x 1100 | ||||
| Altura del molde | mm | 450 ~ 1100 | ||||
| Carrera del molde | mm | 1000 | ||||
| Diámetro de las barras | mm | Ø220 | ||||
| Velocidad de ajuste del molde | mm/min | 58(50HZ) | ||||
| 70(60HZ) | ||||||
| Unidad de Expulsión | Fuerza de expulsión | ton | 52.3 | |||
| Carrera del botador | mm | 240 | ||||
| Core | Válvula electromagnética | PT | 3/4" x 3(set) | |||
| Salida del hidráulico | PT | 3/4" x 6(sets) | ||||
| Sistema Eléctrico | Capacidad del motor | KW | Bomba 56.25 | |||
| Ajuste del molde 5.625 | ||||||
| Alimentación | V | 220/380/415 (50/60HZ) | ||||
| Consumo máximo | KVA | 125 | ||||
| Shot unit | Shot position | mm | Multiple positions | -40,-285,-350 | ||
| Fuerza de inyección | ton | 75-105 | ||||
| Vel. máxima del disparo (*) | M/Sec | 6.0 | ||||
| Carrera del pistón | mm | 1000 | ||||
| Penetración del pistón | mm | 465 | ||||
| Diámetro de la manga | mm | Min Ø100 |
Med Ø120 |
Max Ø140 |
||
| Presión máxima de la inyección | Kgf/cm² | 891~1360 | 619~945 | 455~693 | ||
| Área máxima de la fundición | cm² | 1402~920 | 2019~1322 | 2747~1804 | ||
| Peso neto de la inyección | Kgf | 11.0 | 16.0 | 21.6 | ||
| Sistema de enfriamiento | Diámetro del tubo de entrada del agua | PT | 2" | |||
| Diámetro del tubo for el enfriamiento del molde |
PT | 1-1/4" x 1 (entrada) | ||||
| 2-1/2" x 1 (salida) | ||||||
| Cantidad de válvulas para el enfriamiento del molde |
PC | 15 (entrada) | ||||
| 15 (salida) | ||||||
| Cantidad de agua para el enfriamiento del molde |
Ltr/min | 100~150 | ||||
| Sistema for el Agua de Enfriamiento | Presión del molde y botador | Kgf/cm² | 160;160 | |||
| Presión máxima para la Intensificación de la inyección |
Kgf/cm² | 239~335 | ||||
| Depósito de aceite | Ltr | 1300 | ||||
| Agua de enfriamiento | Ltr/min | 150 (Temp. Agua 25°C) | ||||
| Dimensiones de la máquina | Medidas (LxWxH) | mm | 12000x3100x4900 | |||
| Peso | ton | 80 | ||||
