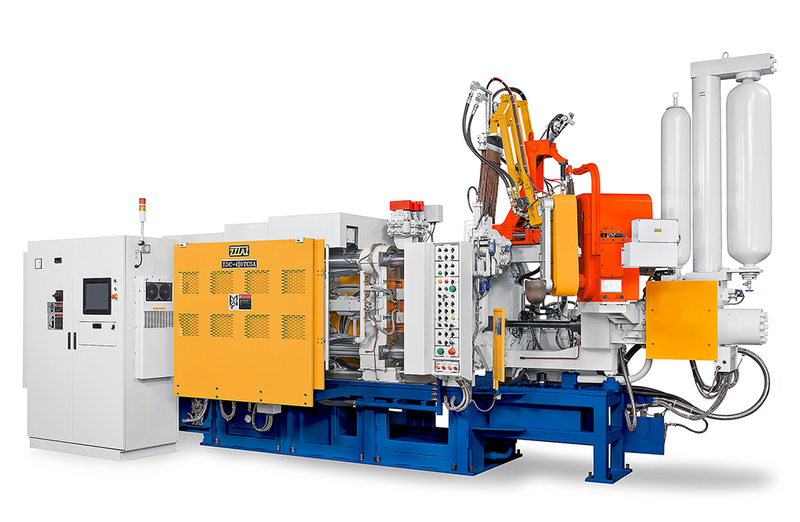

Mesin Die Casting Cold Chamber ZDC-420TPSA
420 Ton untuk Komponen Aluminium Besar
ZITAI ZDC-420TPSA dengan gaya penjepit 420 ton, dirancang untuk komponen aluminium ukuran menengah hingga besar seperti otomotif dan elektronik.
Fitur
ZDC-420TPSA menghadirkan gaya penjepit 420 ton untuk memenuhi kebutuhan produksi komponen aluminium ukuran menengah dan besar.
Spesifikasi utama:
-
- Ketebalan mold: 300–700 mm
- Jarak tie-bar: 650 × 650 mm
- Kapasitas shot maksimum: sekitar 4,0 kgf
- Aplikasi dan performa:
Dirancang dengan stabilitas tinggi dan kontrol injeksi presisi, cocok untuk komponen otomotif, casing telekomunikasi, dan peralatan rumah tangga besar. - Sistem dan efisiensi:
Sistem hidrolik berperforma tinggi dengan kontrol tekanan optimal untuk menjaga konsistensi dan produktivitas. - Efisiensi energi:
Mengurangi konsumsi energi dan biaya operasional tanpa mengorbankan performa.
Spesifikasi
| Item Utama | Unit | ZDC-420TPSA | ||||
| Unit Mengunci | Kekuatan mengunci | ton | 420 | |||
| Dimensi die pelat | mm | 975 x 980 | ||||
| Jarak dalam Tie bar | mm | 650 x 650 | ||||
| Tinggi Cetakan | mm | 300 ~ 700 | ||||
| Die stroke | mm | 500 | ||||
| Tie bar diameter | mm | Ø125 | ||||
| Kecepatan penyesuaian Die | mm/min | 104(50HZ) | ||||
| 126(60HZ) | ||||||
| Ejeksi Unit | Kekuatan Ejeksi | ton | 23.5 | |||
| Stroke Ejeksi | mm | 120 | ||||
| Unit Core | Valve elektromagnetik | PT | 3/8" x 2(sets) | |||
| Stopkontak minyak | PT | 1/2" x 4 (sets) | ||||
| Sistem listrik | Kapasitas motor | KW | Pump 22.5 | |||
| Die adjustment 0.75 | ||||||
| Sumber daya | V | 220/380/415 (50/60HZ) | ||||
| Kapasitas sumber listrik | KVA | 40 | ||||
| Shot unit / Unit Injeksi | Shot position | MM | Standard positions | -150 | ||
| Multiple positions | (*0)、-50、-150、-200 *when shot position is 0, ladle cup is restricted. (dosing furnace does not apply) |
|||||
| Kekuatan tembakan | ton | 13.2~43 | ||||
| Max. kecepatan tembakan(*) | M/Sec | 4.5(*8.0) | ||||
| Plunger stroke | mm | 515 | ||||
| Penetrasi Plunger tip | mm | 195 | ||||
| Diameter plunger tip | mm | Min Ø60 |
Med Ø70 |
Max Ø80 |
||
| Tekanan tembakan | Kgf/cm² | 470~1525 | 345~1120 | 264~855 | ||
| Daerah casting | cm² | 894~275 | 1217~375 | 1590~513 | ||
| Berat bersih tembakan | Kgf | 2.3 | 3.1 | 4.0 | ||
| Sistem air pendingin | Diameter pipa air pendingin | PT | 1-1/2" | |||
| Pipa air pendingin membuat cetakan | PT | 1-1/4" x 1 (masuk) | ||||
| 2" x 1 (keluar) | ||||||
| Jumlah valve penyesuaian air pendingin | PC | 7 (masuk) | ||||
| 8 (keluar) | ||||||
| Air pendingin buat cetakan | Ltr/min | 50~60 | ||||
| Sistem hidrolik | Tekanan penjepit & ejector | Kgf/cm² | 160 | |||
| Max. Tekanan intensif injeksi | Kgf/cm² | 225~325 | ||||
| Kapasitas minyak hidrolik | Ltr | 450 | ||||
| Air pendingin | Ltr/min | 50~60 (Suhu air 25°C) | ||||
| Pengukuran mesin | ukuran mesin (LxWxH) | mm | 5800x2100x3000 | |||
| Berat mesin | ton | 13 | ||||
