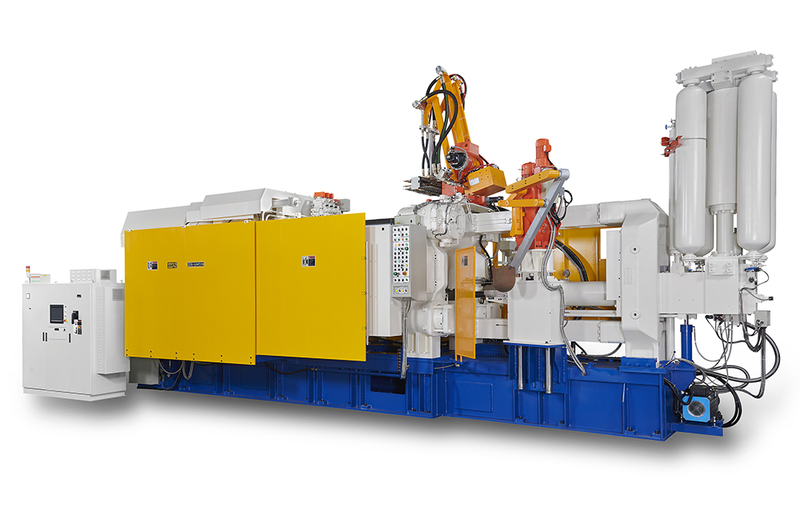

Mesin die casting tipe cold chamber ZDC-1400TCM
1400 ton untuk komponen aluminium besar presisi tinggi
Fitur
ZDC-1400TCM merupakan mesin generasi baru yang dirancang untuk produksi komponen aluminium berukuran besar dan struktur presisi tinggi.Mesin ini memberikan stabilitas, efisiensi, dan penghematan energi, serta cocok untuk struktur otomotif, komponen EV, dan peralatan industri.
Mesin ini dilengkapi sistem penjepit 1400 ton, ukuran platen 1800 × 1800 mm, jarak tie-bar 1150 × 1150 mm, serta ketebalan mold 500–1400 mm, memungkinkan fleksibilitas tinggi untuk mold besar dan cavity dalam.
Dalam performa injeksi, mesin ini memiliki gaya injeksi 75–110 ton dan kecepatan hingga 4,5 m/s (dapat ditingkatkan hingga 6,0 m/s), dengan kapasitas shot maksimum sekitar 24 kgf dan tekanan intensifikasi 263–342 kgf/cm², meningkatkan efisiensi pengisian dan mengurangi porositas.
Dilengkapi sistem servo hidrolik 60,5 kW, desain modular, dan 15 sistem pendingin, memastikan stabilitas produksi dan efisiensi tinggi dalam operasi jangka panjang.
ZDC-1400TCM menggabungkan presisi tinggi, stabilitas, dan produktivitas, menjadikannya solusi ideal untuk proses die casting aluminium skala besar.
Spesifikasi
| Item Utama | Unit | ZDC-1400TCM | ||||
| Unit Mengunci | Kekuatan mengunci | ton | 1400 | |||
| Dimensi die pelat | mm | 1800 x 1800 | ||||
| Jarak dalam Tie bar | mm | 1150 x 1150 | ||||
| Tinggi Cetakan | mm | 500 ~ 1400 | ||||
| Die stroke | mm | 1100 | ||||
| Tie bar diameter | mm | Ø230 | ||||
| Kecepatan penyesuaian Die | mm/min | 66 (50HZ) | ||||
| 79 (60HZ) | ||||||
| Ejeksi Unit | Kekuatan Ejeksi | ton | 52.3 | |||
| Stroke Ejeksi | mm | 0~240 | ||||
| Unit Core | Valve elektromagnetik | PT | 3/4" x 6(sets) | |||
| Stopkontak minyak | PT | 3/4" x 12(sets) | ||||
| Sistem listrik | Kapasitas motor | KW | Pump 60.5 | |||
| Die adjustment 5.625 | ||||||
| Sumber daya | V | 220/380/415 (50/60HZ) | ||||
| Kapasitas sumber listrik | KVA | 134 | ||||
| Shot unit / Unit Injeksi | Shot position | MM | -40,-285,-350 | |||
| Kekuatan tembakan | ton | 75~110 | ||||
| Max. kecepatan tembakan(*) | M/Sec | 4.5(*6.0) | ||||
| Plunger stroke | mm | 1000 | ||||
| Penetrasi Plunger tip | mm | 465 | ||||
| Diameter plunger tip | mm | Min Ø110 |
Med | Max Ø140 |
||
| Ø120 | Ø130 | |||||
| Tekanan tembakan | Kgf/cm2 | 789~1157 | 663~972 | 565~828 | 487~714 | |
| Daerah casting | cm2 | 1773~1209 | 2111~1439 | 2477~1689 | 2873~1959 | |
| Berat bersih tembakan | Kgf | 14.8 | 17.6 | 20.7 | 24 | |
| Sistem air pendingin | Diameter pipa air pendingin | PT | 2" | |||
| Pipa air pendingin membuat cetakan | PT | 1-1/4" x 1(masuk) | ||||
| 2-1/2" x 1 (keluar) | ||||||
| Jumlah valve penyesuaian air pendingin | PC | 15 (masuk) | ||||
| 15 (keluar) | ||||||
| Air pendingin buat cetakan | Ltr/min | 100~150 | ||||
| Sistem hidrolik | Tekanan penjepit & ejector | Kgf/cm2 | 180;180 | |||
| Max. Tekanan intensif injeksi | Kgf/cm2 | 270~382 | ||||
| Kapasitas minyak hidrolik | Ltr | 4000 | ||||
| Air pendingin | Ltr/min | 150 (Suhu air 25°C) | ||||
| Pengukuran mesin | ukuran mesin (LxWxH) | mm | 12000x4680x6190 | |||
| Berat mesin | ton | 120 | ||||
