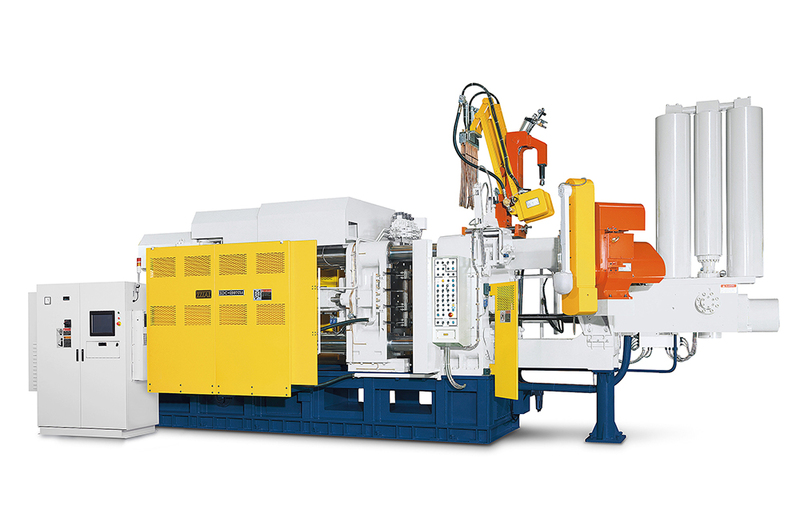

ZDC-900TPSA コールドチャンバーダイカストマシン
900トン中大型アルミ精密鋳造向け高性能設備
ZITAI ZDC-900TPSAは900トンの型締力を備え、中大型アルミ鋳造に最適。自動車、5G通信、大型電子部品に対応。
を特色とします
ZDC-900TPSAはTPSAシリーズの高性能機で、中大型アルミ精密鋳造に最適です。900トンの型締力と最適化された構造設計により、安定した高品質生産を実現します。
主な仕様と特長：
- 型締力：900トン
- 金型厚さ：400～950 mm
- タイバー内寸：930 × 930 mm
- 最大射出重量：約9.2 kgf
大型・複雑な金型に対応。
- 高安定射出：精密な圧力制御と高安定射出により、高い寸法精度と品質の安定性を確保。
- 用途：自動車部品（トランスミッションケース）、通信基地局構造部品、高出力LED放熱部品など。
- 省エネ性能：省エネ設計により運用コスト削減と生産効率向上を実現。
明細
| 項目 | 単位 | ZDC-900TPSA | ||||
| 型締め | 型締め力 | ton | 900 | |||
| 固定型 | mm | 1440 x 1420 | ||||
| タイバー內的り | mm | 930 x 930 | ||||
| 金型厚 | mm | 400 ~ 950 | ||||
| 型開きストローク | mm | 760 | ||||
| ガイドバー直徑 | mm | Ø190 | ||||
| 金型調整速度（油壓モーター） | mm/min | 70(50HZ) | ||||
| 85(60HZ) | ||||||
| 押出し | 押出力 | ton | 35.2 | |||
| 押出ストローク | mm | 150 | ||||
| 中子 | 中子電磁バルブ | PT | 3/4" x 3(set) | |||
| 中子油壓ジョイント | PT | 3/4" x 6(sets) | ||||
| 電機 | モーター電壓（ポンプ用/金型調整用） | KW | 幫浦用 45 | |||
| 調模用 3.75 | ||||||
| 電源 | V | 220/380/415 (50/60HZ) | ||||
| 皮相電力 | KVA | 70 | ||||
| 射出 | スリーブ位置 | MM | 升降 | -250 | ||
| 升降 |
-70,-250,-320 *中心が0になると、給湯機のスプーンの 大きさに制限があります。 (定量鍋は本仕様に含まれておりません) |
|||||
| 射出力 | ton | 52.5~74.9 | ||||
| 最大射出速度 | M/Sec | 6.0(*8.0) | ||||
| 射出シリンダーストローク | mm | 750 | ||||
| 射出シリンダー突出量 | mm | 350 | ||||
| プランジャー直徑（最小/標準/最大） | mm | 最小 Ø80 | 標準 Ø90 | 最大 Ø100 | ||
| 射出鑄造壓力 | Kgf/cm² | 1287~1490 | 1017~1177 | 823~953 | ||
| 鑄造面積 | cm² | 700~604 | 885~764 | 1092~943 | ||
| 實射出重量 | Kgf | 5.9 | 7.4 | 9.2 | ||
| 冷却水 | 冷卻水出入口 | PT | 1-1/2" | |||
| 金型用冷卻水（入口、出口） | PT | 1-1/4" x 1 (入口) | ||||
| 2-1/2" x 1 (出口) | ||||||
| 金型用冷却水制御弁數量 | PC | 10 (入口) | ||||
| 10 (出口) | ||||||
| 金型冷卻水流量 | Ltr/min | 70~120 | ||||
| 油壓 | 金型開閉、押出壓力 | Kgf/cm² | 160;160 | |||
| 射出増壓最高壓力 | Kgf/cm² | 285~330 | ||||
| 循環動作油量 | Ltr | 1000 | ||||
| 冷卻器水量（水溫） | Ltr/min | 100 (水溫 25oC) | ||||
| 機械 | 機械寸法 (LxWxH) | mm | 10000x2900x3556 | |||
| 機械重量 | ton | 43 | ||||
