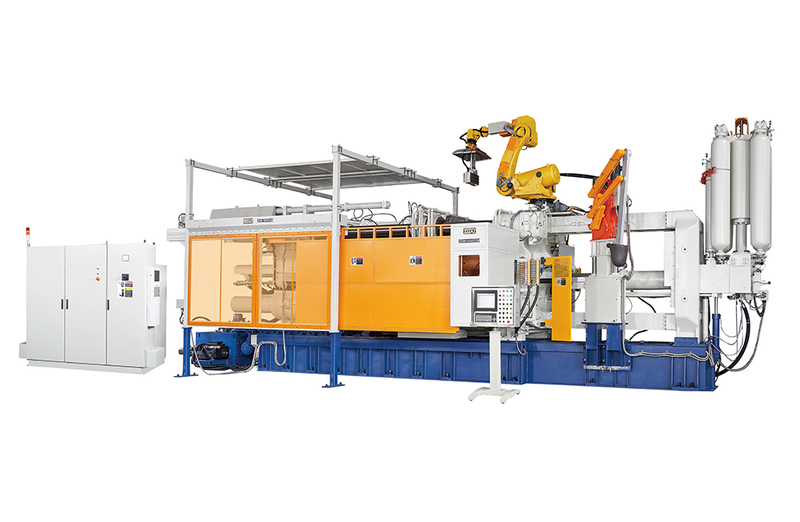

ZDC-1600TCM 冷室壓鑄機
1600 噸超大型鋁合金鑄造，適用新能源與汽車結構件
ZITAI ZDC-1600TCM 冷室壓鑄機，擁有 1600 噸鎖模力，搭配 1250x1250 mm 超大柱內尺寸，是生產一體化大型鋁合金鑄件、電動車結構件的首選。
功能說明
ZITAI ZDC-1600TCM 冷室壓鑄機屬於超大型鑄造設備，專為滿足市場對大型化、輕量化鋁合金鑄件日益增長的需求而設計。其核心競爭力在於強大的 1600 噸鎖模力和寬敞的作業空間，特別適用於複雜且尺寸巨大的模具。
旗艦規格亮點：
- 鎖模力：1600 Ton
- 超大柱內尺寸：1250×1250 mm
- 夾模厚度範圍：500 – 1400 mm
- 最大實射出重量：約 26.4 kgf
ZDC-1600TCM 搭載了高精度的射出控制系統，能確保熔融金屬在超大型模腔內均勻、穩定地充填，極大地提升了鑄件的結構完整性和尺寸精準度。這使得它成為製造電動車電池殼體、大型底盤結構件、以及重型機械關鍵組件等高品質產品的理想選擇。
同時，該機型優化了能耗效率，並具備優異的耐用性與穩定性，能承受長時間高負荷運作，是企業實現高效能、低成本、高品質超大型鑄件生產的戰略投資。
規格說明
| 主要項目 | 單位 | ZDC-1600TCM | ||||
| 鎖模部份 | 鎖模力 | ton | 1600 | |||
| 模板外型 | mm | 1800 x 1970 | ||||
| 柱內尺寸 | mm | 1250 x 1250 | ||||
| 夾模厚度 | mm | 500 ~ 1400 | ||||
| 開模行程 | mm | 1200 | ||||
| 導柱直徑 | mm | Ø250 | ||||
| 調模速度 | mm/min | 66 (50HZ) | ||||
| 79 (60HZ) | ||||||
| 押出部份 | 押出力 | ton | 65 | |||
| 押出行程 | mm | 250 | ||||
| 中子部份 | 中子電磁閥 | PT | 3/4" x 6(sets) | |||
| 出油口 | PT | 3/4" x 12(sets) | ||||
| 電器部份 | 電動機容量電壓 | KW | 幫浦用 56.25x2(sets) | |||
| 電源 | V | 220/380/415 (50/60HZ) | ||||
| 電源容量 | KVA | 190 | ||||
| 射出部份 | 射出中心位置 | MM | 升降 |
(*0) ,-250, -500 *中心降為0時，給湯機料勺大小有限制。 (定量爐不在此規範) |
||
| 射出力 | ton | 85~120 | ||||
| 最高射速(*) | M/Sec | 6.0 | ||||
| 射出桿行程 | mm | 1100 | ||||
| 射出桿凸出長 | mm | 550 | ||||
| 柱塞直徑 | mm | 最小 Ø110 |
標準 | 最大 Ø140 |
||
| Ø120 | Ø130 | |||||
| 鑄造壓力 | Kgf/cm2 | 893~1263 | 750~1061 | 639~904 | 551~780 | |
| 鑄造面積 | cm2 | 1793~1267 | 2133~1508 | 2504~1770 | 2904~2052 | |
| 實射出重量 | Kgf | 16.3 | 19.4 | 22.8 | 26.4 | |
| 冷卻水部份 | 冷卻水出入口 | PT | 2" | |||
| 模具用冷卻水(入口，出口) | PT | 1-1/4" x 1 (入口) | ||||
| 2-1/2" x 1 (出口) | ||||||
| 模具冷卻水水閥門數 | PC | 15 (入口) | ||||
| 15 (出口) | ||||||
| 模具冷卻水量 | Ltr/min | 100~150 | ||||
| 油壓部份 | 開關模;押出壓力 | Kgf/cm2 | 180 | |||
| 最高射出增壓壓力 | Kgf/cm2 | 270~382 | ||||
| 循環作動油量 | Ltr | 2296 | ||||
| 冷卻水量 | Ltr/min | 150 (水溫 25°C) | ||||
| 機械關係 | 機械外型尺寸 (LxWxH) |
mm | 13070x5780x6245 | |||
| 機械重量 | ton | 110 | ||||
